안녕하세요! 지난 포스팅에서 다이오드의 기본 개념에 대해 알아보았는데요. 오늘은 전자회로에서 가장 많이 사용되는 정류 다이오드(Rectifier Diode)에 대해 알아보겠습니다. 스마트폰 충전기부터 각종 전자기기의 전원 공급 장치까지, 정류 다이오드는 현대 전자기기의 핵심 부품입니다!
📌 정류 다이오드란 무엇인가?

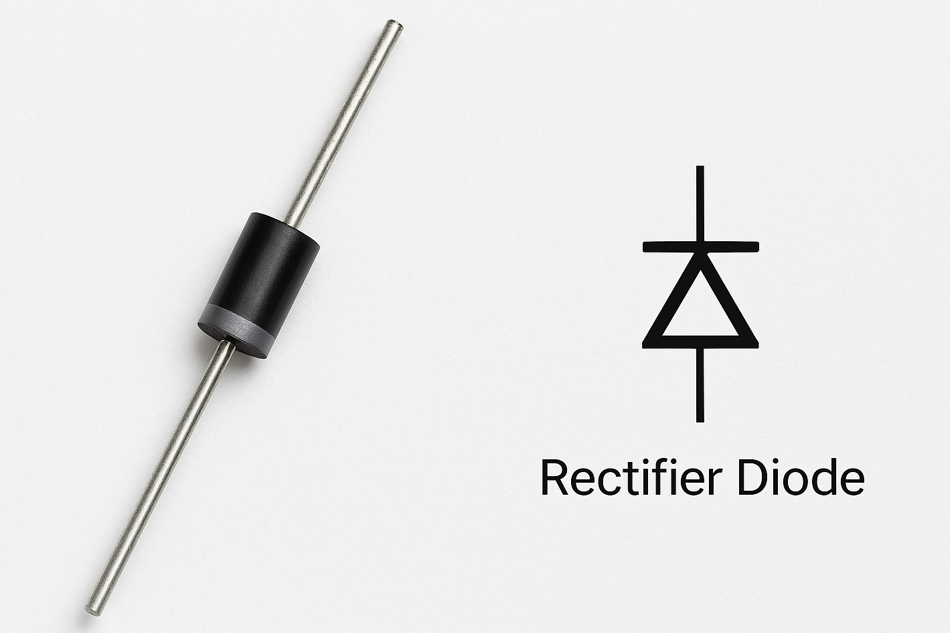

정류 다이오드는 교류(AC)를 직류(DC)로 변환하는 과정에 사용되는 다이오드입니다. 간단히 말해 전기의 흐름을 한 방향으로만 통과시켜 교류를 맥동 직류로 바꾸는 역할을 합니다.
정류 다이오드의 주요 특징
- 높은 전류 처리 능력: 1A에서 수백 A까지 다양한 전류 용량
- 다양한 전압 정격: 50V부터 1000V 이상까지 다양한 내압
- 견고한 내구성: 전원 회로의 과도 전압에 강함
- 약 0.7V~1.0V의 순방향 전압 강하: 전원 회로 설계 시 고려 필요
자주 사용되는 정류 다이오드
- 1N4001~1N4007: 가장 일반적인 1A 정류 다이오드 시리즈 (50V~1000V)
- 1N5400~1N5408: 3A 용량의 중전류용 정류 다이오드
- 6A10~6A100: 6A 용량의 고전류용 정류 다이오드
💡 정류 다이오드는 어디에 사용될까?
1. AC-DC 전원 공급 장치
가장 기본적인 용도는 벽면 콘센트의 교류 전기를 전자기기가 사용할 수 있는 직류로 변환하는 것입니다.
- 반파 정류 회로: 다이오드 1개로 AC의 반주기만 통과시킴
- 전파 정류 회로: 다이오드 4개(브리지)로 AC의 양쪽 주기를 모두 활용
- 충전기, 어댑터: 휴대폰, 노트북 등의 충전기에 필수적으로 사용
2. 역전압 보호 회로
배터리나 전원을 잘못 연결했을 때 회로를 보호하는 역할을 합니다.
- 배터리 보호: 배터리 극성이 반대로 연결되었을 때 회로 보호
- 자동차 전자장치: 자동차 배터리 연결 실수 방지
- 고가 전자장비: 잘못된 전원 연결로 인한 손상 방지
3. 모터 역기전력 보호
모터나 릴레이와 같은 유도성 부하에서 발생하는 역기전력으로부터 회로를 보호합니다.
- DC 모터 제어: 모터 정지 시 발생하는 고전압 스파이크 억제
- 릴레이 회로: 릴레이 코일 차단 시 발생하는 역기전력 방지
- 솔레노이드 제어: 자기 유도 장치의 스위칭 보호
4. 논리 회로와 신호 처리
다양한 신호 처리와 파형 정형에도 활용됩니다.
- 피크 검출기: 신호의 최대값 검출에 활용
- 클램핑 회로: 신호 레벨 제한 및 시프트
- 논리 게이트: 다이오드-트랜지스터 논리(DTL) 회로 구성
🔄 다음에 배울 내용
이번 포스팅에서는 정류 다이오드의 기본 개념과 활용에 대해 알아보았습니다. 다음 포스팅에서는 발광 다이오드(LED)에 대해 알아보겠습니다. LED는 표시등부터 디스플레이, 조명까지 다양한 분야에서 활용되는 발광 소자입니다.
여러분의 질문이나 정류 다이오드 활용 경험을 댓글로 공유해 주세요! 다음 포스팅에서 또 만나요. 🙌
더 알고 싶은 내용이 있으시면 언제든지 질문해 주세요!
