【초보자 가이드】 다이오드의 마법: 전자회로의 핵심 부품 완벽 해설 💡
안녕하세요, 여러분! 오늘은 전자 회로의 핵심 부품 중 하나인 다이오드(Diode)에 대해 알아보겠습니다. 일방통행 도로처럼 전류를 한쪽 방향으로만 통과시키는 이 작은 부품은 현대 전자기기의 거의 모든 회로에서 중요한 역할을 합니다. 복잡한 이론 없이 쉽게 이해하고 활용할 수 있도록
설명해 드리겠습니다!
📌 다이오드란 무엇인가?

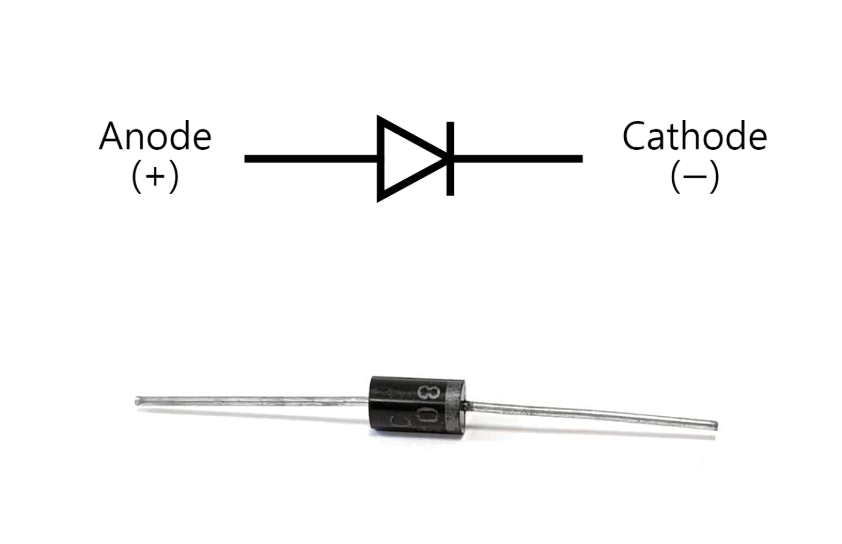

다이오드는 전류를 한 방향으로만 흐르게 하는 전자 부품입니다. 마치 일방통행 도로나 체크 밸브처럼 작동하죠. 다이오드에는 두 개의 단자가 있습니다:
- 애노드(Anode): 양극(+) 단자
- 캐소드(Cathode): 음극(-) 단자

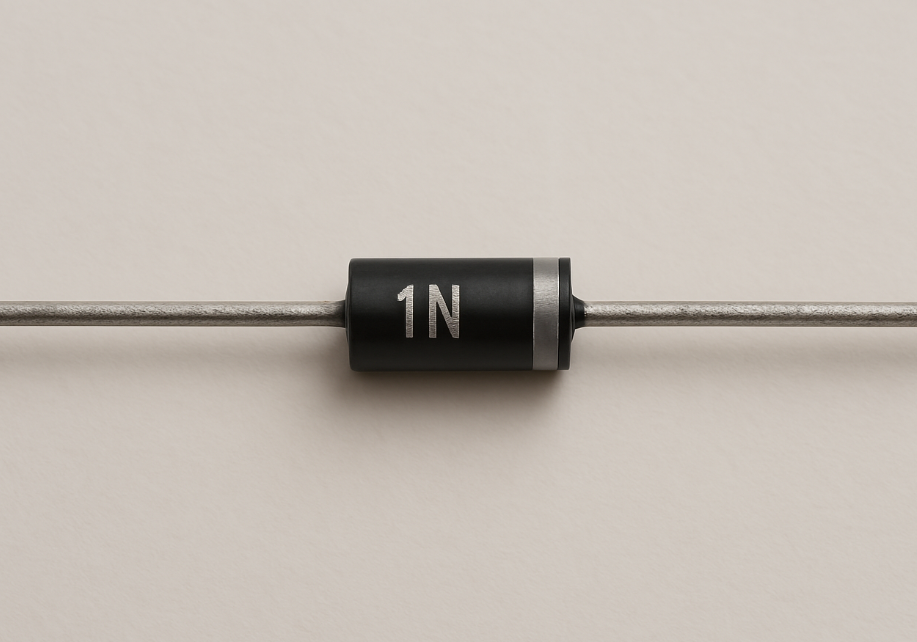

다이오드의 기호는 화살표 모양입니다. 화살표가 가리키는 방향이 전류가 흐를 수 있는 방향입니다. 실제 다이오드에서는 일반적으로 캐소드 쪽에 선이 그려져 있어 극성을 구분할 수 있게 합니다.
🔍 다이오드의 작동 원리
다이오드의 작동은 PN 접합이라는 반도체 기술을 기반으로 합니다. 이를 완전히 이해하려면 양자물리학까지 들어가야 하지만, 간단히 설명하면:

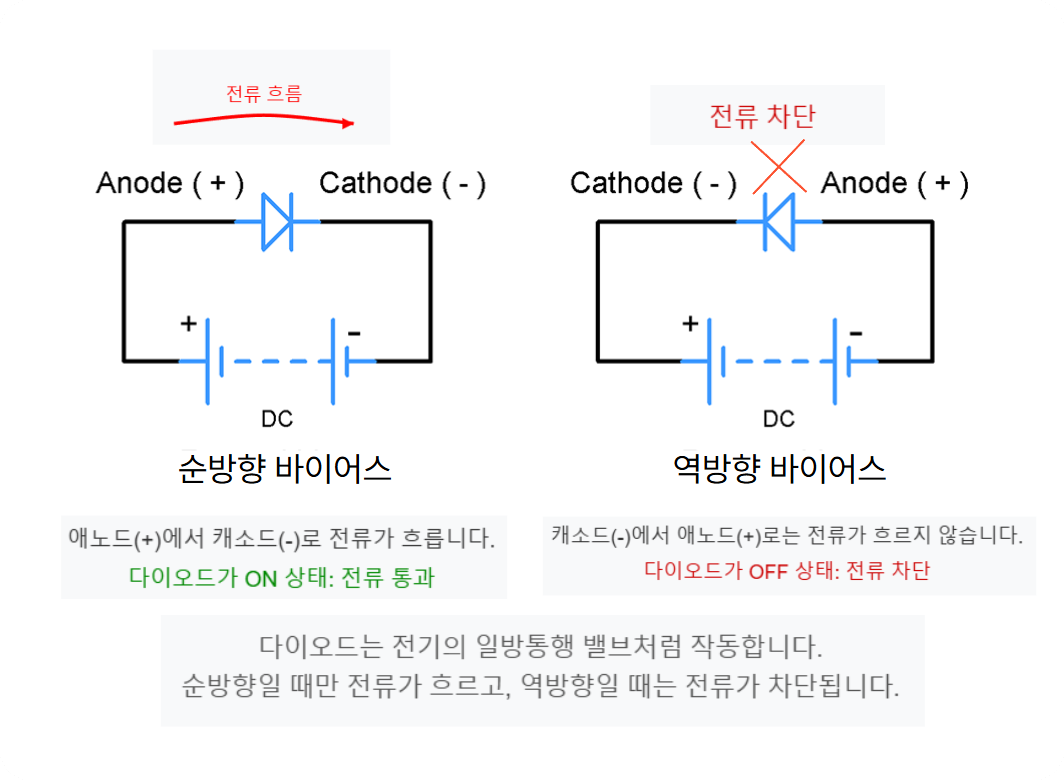

- 순방향 바이어스(Forward Bias): 애노드에 (+), 캐소드에 (-)를 연결하면, 다이오드는 "켜지고" 전류가 흐릅니다.
- 역방향 바이어스(Reverse Bias): 애노드에 (-), 캐소드에 (+)를 연결하면, 다이오드는 "꺼지고" 전류가 거의 흐르지 않습니다.
다이오드의 주요 특성
- 순방향 전압 강하: 다이오드가 켜지면 일정한 전압이 걸립니다. 실리콘 다이오드는 보통 약 0.7V, 게르마늄 다이오드는 약 0.3V입니다.
- 역방향 항복 전압: 역방향으로 너무 높은 전압을 가하면 다이오드가 파괴될 수 있습니다. 이 전압을 항복 전압(Breakdown Voltage)이라고 합니다.
- 최대 순방향 전류: 다이오드가 안전하게 처리할 수 있는 최대 전류입니다.
📊 다이오드의 V-I 특성 곡선
다이오드의 전압-전류 특성은 선형이 아닌 지수 함수에 가깝습니다. 이를 그래프로 표현하면:
순방향에서는 약 0.7V(실리콘 다이오드 기준)를 넘어서면 전류가 급격히 증가하고, 역방향에서는 매우 작은 누설 전류만 흐르다가 항복 전압에 도달하면 급격히 전류가 증가합니다.
🔄 다음에 배울 내용
이번 포스팅에서는 다이오드의 기본 개념과 작동 원리, 그리고 특성 곡선에 대해 알아보았습니다. 다음 포스팅에서는 다양한 다이오드의 종류와 실제 응용 사례에 대해 자세히 알아보겠습니다. LED, 제너 다이오드, 쇼트키 다이오드 등 다양한 다이오드의 특징과 활용법을 함께 살펴보겠습니다.
📚 결론
다이오드는 단순해 보이지만, 전자 회로에서 정류, 전압 조절, 신호 처리, 보호 등 다양한 중요한 기능을 수행합니다. 이 기본적인 부품을 이해하는 것은 전자공학을 배우는 첫 단계 중 하나입니다.
여러분의 궁금증이나 의견을 댓글로 공유해 주세요! 다음 포스팅에서 다이오드의 다양한 종류와 응용에 대해 더 자세히 알아보겠습니다. 🙌
더 알아보고 싶은 내용이 있으시면 언제든지 질문해 주세요. 다음 포스팅에서는 다양한 종류의 다이오드와 그 응용에 대해 더 자세히 알아보겠습니다!
