💡 전기회로의 기초: 직렬회로와 병렬회로의 이해

안녕하세요! 오늘은 전기회로의 기본이 되는 직렬회로와 병렬회로에 대해 자세히 알아보겠습니다.

1. 직렬회로의 원리와 특성 ⚡

직렬회로의 정의

전기 소자들이 단일 경로로 연결되어 같은 전류가 흐르는 회로입니다.

직렬회로의 주요 법칙

1. 전압의 법칙
   • 전체 전압(V) = V₁ + V₂ + V₃
   • 각 소자에 걸리는 전압의 합 = 전원 전압
2. 전류의 특성
   • I = I₁ = I₂ = I₃
   • 회로 전체에 흐르는 전류는 동일
3. 저항의 계산
   • 전체 저항(R) = R₁ + R₂ + R₃
   • 직렬로 연결된 저항은 모두 더함

2. 병렬회로의 원리와 특성 🔌

병렬회로의 정의

전기 소자들이 여러 갈래의 경로로 분기되어 연결된 회로입니다.

병렬회로의 주요 법칙

1. 전압의 특성
   • V = V₁ = V₂ = V₃
   • 각 소자에 걸리는 전압이 모두 동일
2. 전류의 법칙
   • 전체 전류(I) = I₁ + I₂ + I₃
   • 분기된 전류의 합 = 전체 전류
3. 저항의 계산
   • 1/R = 1/R₁ + 1/R₂ + 1/R₃
   • 병렬저항의 역수 합 = 전체 저항의 역수

3. 회로의 수학적 이해 📐

옴의 법칙 적용

• V = IR (전압 = 전류 × 저항)

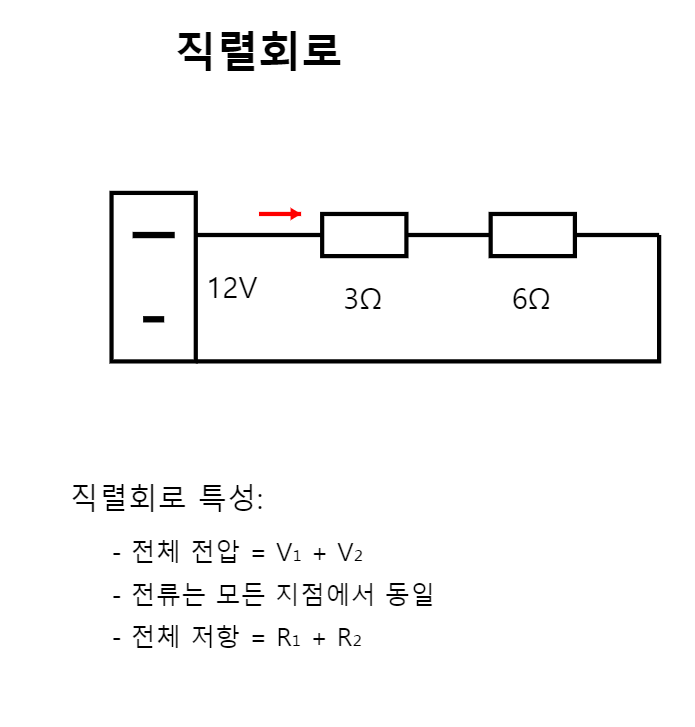

직렬회로 계산 예시

전원이 12V이고 3Ω, 6Ω 저항이 직렬연결된 경우:
- 전체 저항 = 3Ω + 6Ω = 9Ω
- 전류 = 12V ÷ 9Ω = 1.33A
- V₁ = 1.33A × 3Ω = 4V
- V₂ = 1.33A × 6Ω = 8V

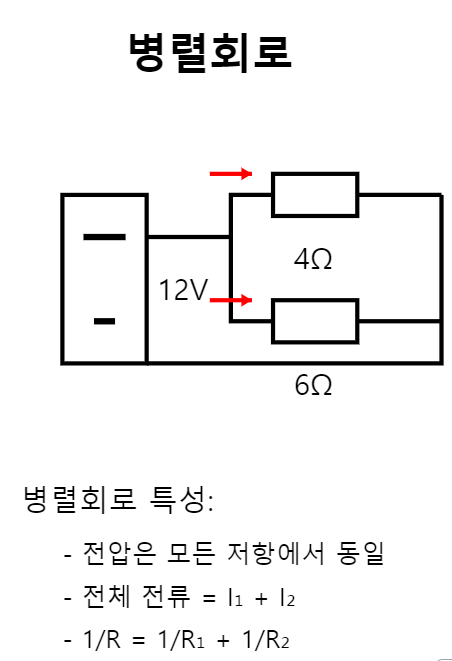

병렬회로 계산 예시

전원이 12V이고 4Ω, 6Ω 저항이 병렬연결된 경우:
- 1/R = 1/4 + 1/6 = 0.417
- 전체 저항 = 2.4Ω
- I₁ = 12V ÷ 4Ω = 3A
- I₂ = 12V ÷ 6Ω = 2A
- 전체 전류 = 5A

4. 실생활 응용 사례 🏠

직렬회로 응용

1. LED 표시등
2. 건전지로 작동하는 기기
3. 전압 분배가 필요한 장치

병렬회로 응용

1. 가정용 전기 배선
2. 컴퓨터 내부 회로
3. 대부분의 전자기기

마무리 📚

직렬회로와 병렬회로는 전기공학의 기초가 되는 중요한 개념입니다. 이러한 기본 원리를 잘 이해하면 더 복잡한 전기회로도 쉽게 분석할 수 있습니다.
