안녕하세요! 다이오드 종류 시리즈의 네 번째 시간입니다. 지금까지 정류 다이오드, LED, 제너 다이오드에 대해 알아보았는데요, 오늘은 빠른 속도가 필요한 고주파 회로에서 활약하는 쇼트키 다이오드(Schottky Diode)에 대해 알아보겠습니다. 컴퓨터 전원 공급 장치부터 고효율 태양광 시스템까지, 쇼트키 다이오드는 현대 전자기기의 효율과 성능을 높이는 중요한 역할을 합니다!
📌 쇼트키 다이오드란 무엇인가?
쇼트키 다이오드는 일반 PN접합 다이오드와 달리 금속-반도체 접합(Metal-Semiconductor Junction)을 사용하는 특수한 다이오드입니다. 이 독특한 구조 덕분에 쇼트키 다이오드는 매우 빠른 스위칭 속도와 낮은 순방향 전압 강하라는 두 가지 큰 장점을 가지고 있습니다.
쇼트키 다이오드의 주요 특징
- 낮은 순방향 전압 강하: 0.2~0.4V (일반 실리콘 다이오드는 약 0.7V)
- 매우 빠른 스위칭 속도: 피코초(ps) 단위의 빠른 응답 시간
- 낮은 역방향 회복 시간: 저장된 전하가 없어 역방향 전환 시 딜레이 최소화
- 낮은 역방향 내압: 일반적으로 20V~200V (일반 다이오드보다 낮음)
- 온도에 따른 특성 변화가 큼: 온도 상승 시 누설 전류 증가 경향
💡 쇼트키 다이오드는 어디에 사용될까?
1. 전원 공급 장치 (파워 서플라이)
고효율, 고주파 스위칭 전원 장치에서 핵심 부품으로 사용됩니다.
- 정류기: 일반 다이오드 대비 전력 손실 30~40% 감소
- 역전압 방지: 배터리 보호 회로
- 고주파 DC-DC 컨버터: 수백 kHz~MHz 대역에서 효율적 작동
2. 고속 논리 회로
빠른 스위칭 속도가 필요한 디지털 회로에서 활용됩니다.
- 쇼트키 TTL 논리: 트랜지스터의 포화 방지를 통한 스위칭 속도 향상
- 클램핑 다이오드: 고속 데이터 라인 보호
- 논리 레벨 변환: 다른 전압의 논리 시스템 간 인터페이스
3. RF 및 마이크로파 회로
고주파 신호 처리가 필요한 무선 통신 회로에 사용됩니다.
- RF 검파기: 고주파 신호의 진폭 검출
- 믹서 회로: 주파수 변환
- 고주파 클리핑/리미팅: 신호 제한
4. 태양광 시스템
태양광 패널과 배터리 사이에서 역전류 방지 역할을 합니다.
- 바이패스 다이오드: 부분 음영 시 패널 보호
- 차단 다이오드: 야간에 배터리에서 패널로의 역전류 방지
- 낮은 전압 강하로 에너지 손실 최소화

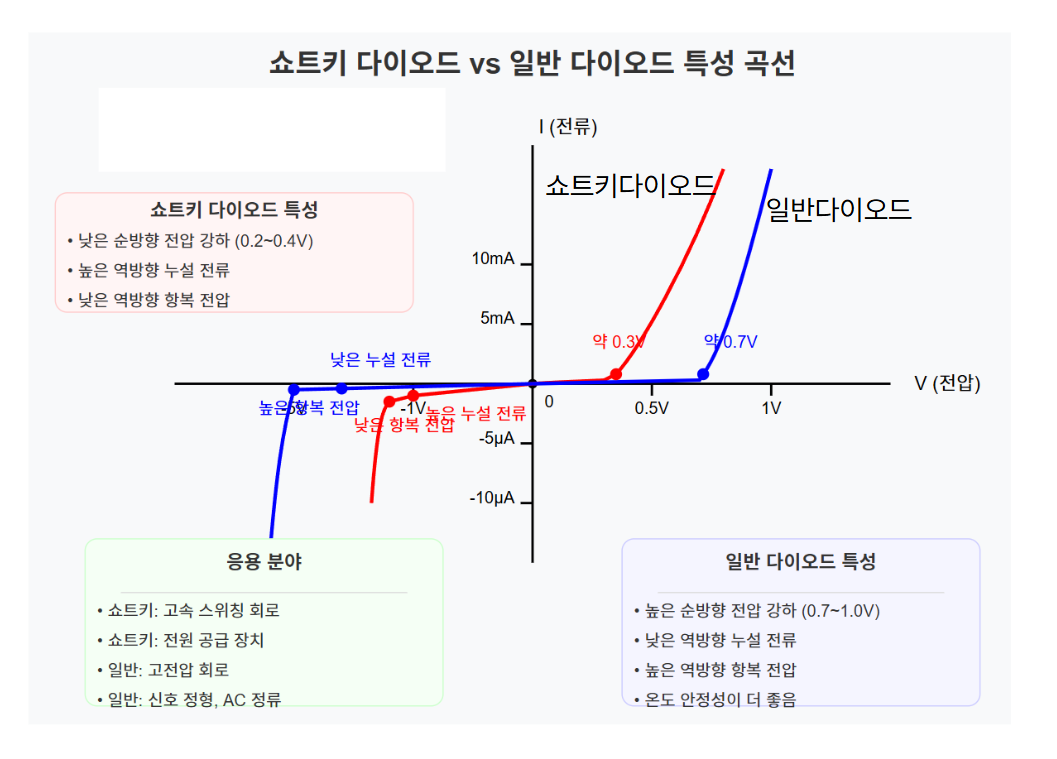

🧮 쇼트키 다이오드와 일반 다이오드의 비교
| 특성 | 쇼트키 다이오드 | 일반 PN접합 다이오드 |
|---|---|---|
| 순방향 전압 강하 | 0.2~0.4V | 0.7~1.0V |
| 스위칭 속도 | 매우 빠름 (ps 단위) | 상대적으로 느림 (ns 단위) |
| 역방향 회복 시간 | 거의 없음 | 수십~수백 ns |
| 역방향 내압 | 낮음 (20~200V) | 높음 (50~1000V+) |
| 누설 전류 | 높음 (특히 고온에서) | 낮음 |
| 적용 분야 | 고속/저전압/고효율 | 고전압/고전류 |
🛠️ 쇼트키 다이오드 기본 회로 구성
기본 고효율 정류 회로
일반 다이오드 대신 쇼트키 다이오드를 사용하면 전력 손실을 크게 줄일 수 있습니다.
전력 손실 비교 (1A 전류 기준):
- 일반 다이오드: P = 0.7V × 1A = 0.7W
- 쇼트키 다이오드: P = 0.3V × 1A = 0.3W
- 57% 전력 손실 감소!
고주파 스위칭 회로
빠른 스위칭이 필요한 고주파 회로에서 쇼트키 다이오드의 장점이 돋보입니다.
주요 포인트:
- 역회복 시간(trr)이 거의 없어 MHz 대역에서도 효율적
- 스위칭 손실 최소화로 발열 감소
- 고주파에서 일반 다이오드 대비 큰 효율 차이
🔧 자주 사용되는 쇼트키 다이오드
일반적인 쇼트키 다이오드 시리즈
| 시리즈 | 전류 정격 | 전압 정격 | 주요 용도 |
|---|---|---|---|
| 1N5817~1N5819 | 1A | 20V~40V | 저전압 전원 회로 |
| 1N5820~1N5822 | 3A | 20V~40V | 중전류 전원 공급 장치 |
| BAT54 시리즈 | 200mA | 30V | 소신호/저전력 회로 |
| MBR시리즈 | 5A~60A | 45V~200V | 고전류 전원 공급 장치 |
| SS시리즈 | 0.5A~5A | 20V~100V | 다목적 용도 |
케이스 형태
쇼트키 다이오드는 다양한 패키지로 제공됩니다:
- DO-41, DO-201: 축방향 리드 타입
- SMD/SMT: SOD-123, SOT-23, DPAK 등
- 다중 다이오드: 듀얼/쿼드 패키지로 제공
⚠️ 쇼트키 다이오드 사용 시 주의사항
역방향 내압 고려
- 일반 다이오드보다 낮은 역방향 내압
- 대부분 20V~100V 사이 (고전압 용도에 부적합)
- 전압 스파이크가 있는 환경에서는 추가 보호 필요
온도 영향
- 온도 상승 시 누설 전류가 크게 증가
- 60°C 이상에서는 특성이 크게 변할 수 있음
- 고온 환경에서는 충분한 마진을 두고 설계
정전기 방전(ESD) 민감도
- 금속-반도체 접합 특성상 ESD에 취약
- 취급 시 정전기 방지 조치 필요
- 회로에 ESD 보호 소자 추가 고려
💼 실제 응용 사례

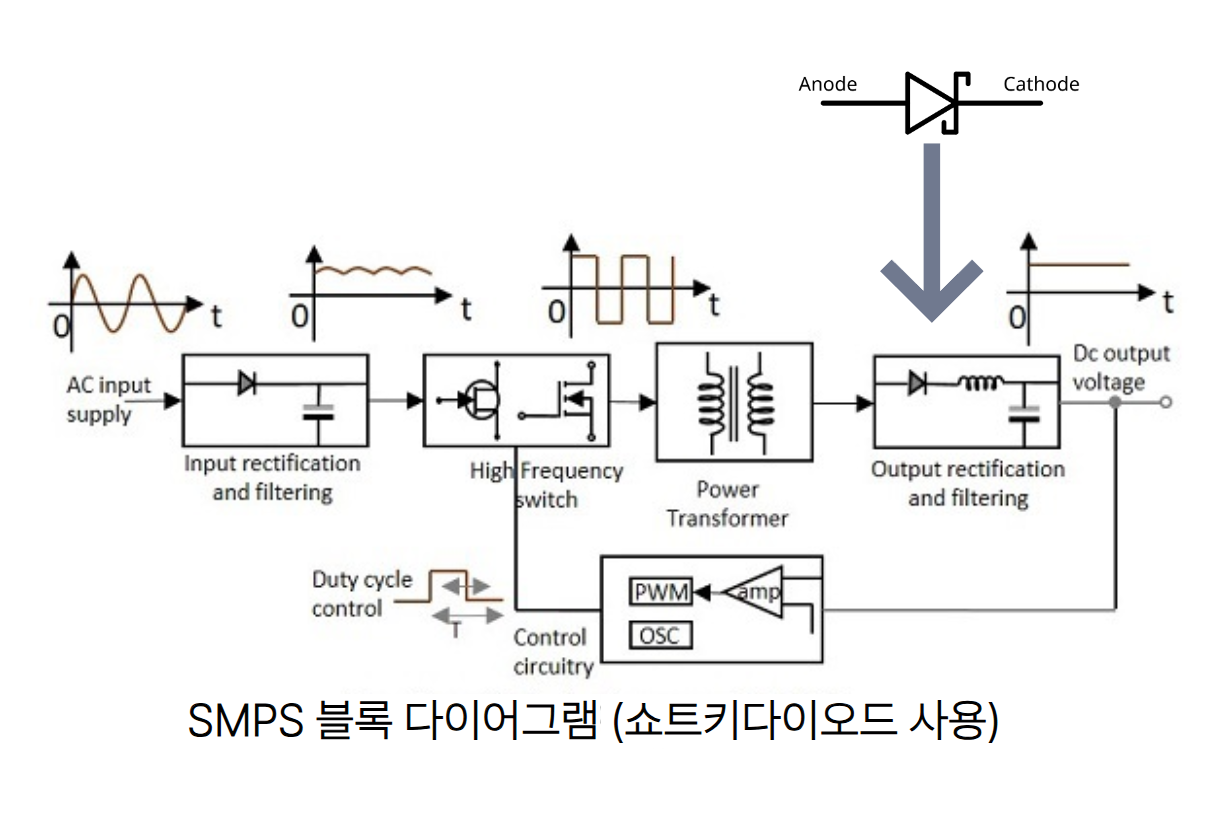

컴퓨터 스위칭 전원 공급 장치
현대 컴퓨터 파워 서플라이는 대부분 쇼트키 다이오드를 사용합니다.
- 300kHz~1MHz 범위의 스위칭 주파수
- 전력 변환 효율 90% 이상 달성
- 발열 감소로 냉각 요구 사항 감소
스마트폰 충전기
초소형 고효율 충전기에는 쇼트키 다이오드가 필수적입니다.
- 1~2MHz의 고주파 스위칭
- 낮은 전압 강하로 효율 극대화 (작은 발열)
- 소형화와 경량화 가능
태양광 인버터 시스템
대형 태양광 시스템에서 쇼트키 다이오드는 효율 향상에 크게 기여합니다.
- 대전류를 다루는 고효율 시스템에 필수
- 전압 강하 감소로 연간 수% 에너지 절약
- 특히 저전압 시스템에서 효과적
🔄 다음에 배울 내용
이번 포스팅에서는 쇼트키 다이오드의 기본 개념과 활용에 대해 알아보았습니다. 쇼트키 다이오드는 고주파 회로와 저전압 고효율 시스템에서 없어서는 안 될 중요한 부품입니다.
다이오드 시리즈의 다음 포스팅에서는 포토다이오드(Photo Diode)와 기타 특수 다이오드에 대해 알아보겠습니다. 빛을 감지하고 전기 신호로 변환하는 포토다이오드는 광센서, 광통신, 자동화 시스템 등 다양한 분야에서 활용됩니다.
여러분의 질문이나 쇼트키 다이오드 활용 경험을 댓글로 공유해 주세요! 다음 포스팅에서 또 만나요. 🙌
더 알고 싶은 내용이 있으시면 언제든지 질문해 주세요!
