안녕하세요! 다이오드 종류 시리즈의 세 번째 시간입니다. 이전에는 정류 다이오드와 LED에 대해 알아보았는데요, 오늘은 전자회로에서 안정된 전압을 유지하는 데 중요한 역할을 하는 제너 다이오드(Zener Diode)에 대해 알아보겠습니다. 전압 레귤레이터부터 과전압 보호 회로까지, 제너 다이오드는 전자 기기 안에서 조용히 중요한 임무를 수행하고 있습니다!

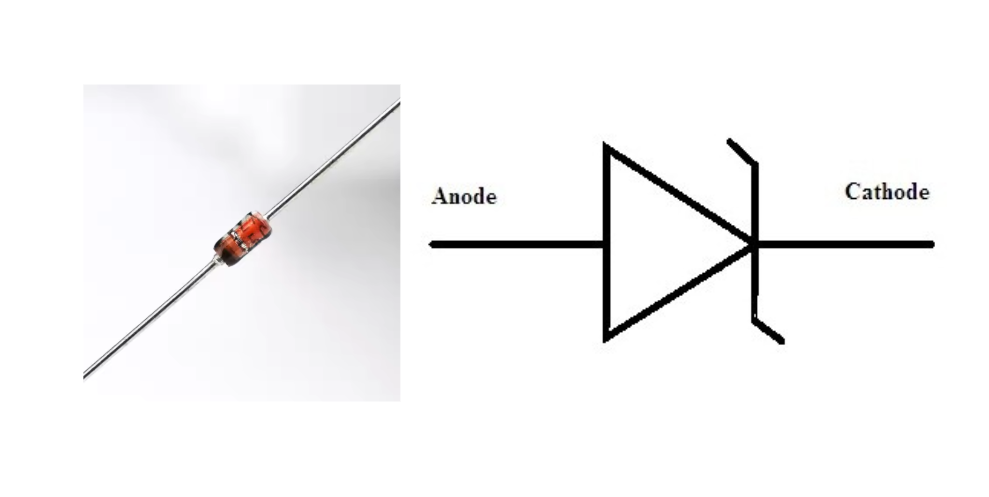

📌 제너 다이오드란 무엇인가?
제너 다이오드는 일반 다이오드와 달리 역방향 바이어스에서 특정 전압(제너 전압)에 도달하면 항복되어 전류를 흐르게 하는 특수한 다이오드입니다. 일반 다이오드는 역방향 항복 시 손상될 수 있지만, 제너 다이오드는 특별히 설계되어 항복 상태에서도 손상 없이 안정적으로 작동합니다.
제너 다이오드의 주요 특징
- 특정 제너 전압(Vz)에서 항복: 3.3V부터 200V까지 다양한 전압 정격 제공
- 일정한 전압 유지: 전류가 변해도 전압이 거의 일정하게 유지됨
- 양방향 사용 가능: 순방향에서는 일반 다이오드처럼, 역방향에서는 전압 레귤레이터로 작동
- 전력 정격: 0.25W부터 50W까지 다양한 전력 처리 능력
- 낮은 동적 저항: 전압 변화에 대한 저항 변화가 작아 안정적인 전압 유지
제너 다이오드의 동작 모드
- 순방향 바이어스: 일반 다이오드와 유사하게 약 0.7V에서 전류 통과
- 역방향 바이어스(제너 전압 이하): 매우 작은 누설 전류만 흐름
- 역방향 바이어스(제너 전압 이상): 제너 항복 상태로 큰 전류가 흐르지만 전압은 거의 일정하게 유지
💡 제너 다이오드는 어디에 사용될까?
1. 전압 레귤레이터 (가장 일반적인 용도)
안정된 기준 전압이 필요한 회로에서 널리 사용됩니다.
- 간단한 전압 안정화 회로: 입력 전압 변화에도 출력 전압 유지
- 저전력 레퍼런스 전압원: 정밀한 측정이나 비교 회로에 기준 전압 제공
- 전원 공급 장치: 간단한 전원 회로에서 전압 조절
2. 과전압 보호 회로
민감한 전자 부품을 과전압으로부터 보호하는 데 사용됩니다.
- 마이크로컨트롤러 보호: 입력 핀의 과전압 방지
- 트랜지스터 보호: 베이스-이미터 전압 제한
- 전원 서지 보호: 전원 라인의 일시적 전압 스파이크 차단

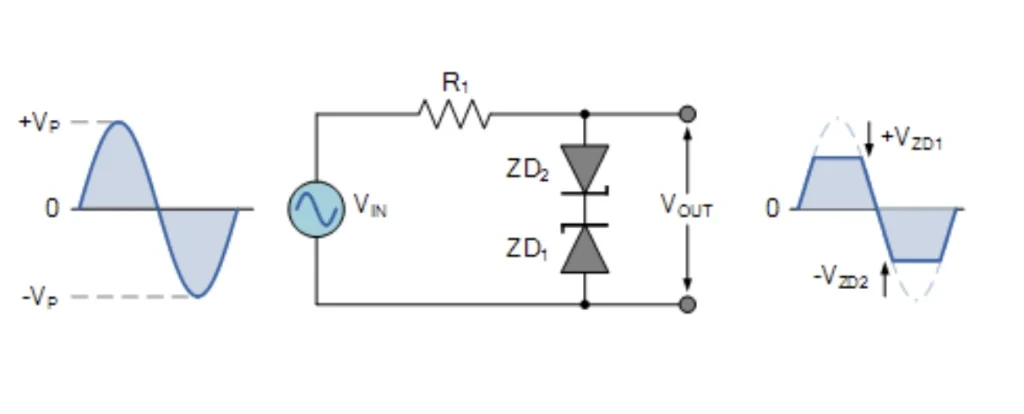

3. 파형 클리핑 및 파형 성형
특정 레벨 이상의 신호를 제한하여 파형을 성형합니다.
- 파형 클리핑: 아날로그 신호의 진폭 제한
- 레벨 시프터: 신호 레벨 변환 및 조정
- 오디오 회로: 신호 제한 및 왜곡 효과 생성
4. ESD(정전기 방전) 보호
정전기로부터 민감한 전자 장치를 보호합니다.
- 모바일 기기: 충전 포트 및 인터페이스 연결부 보호
- CMOS 회로: 정전기에 취약한 CMOS IC 보호
- 통신 회로: 신호선의 ESD 보호
🛠️ 제너 다이오드 기본 회로 구성

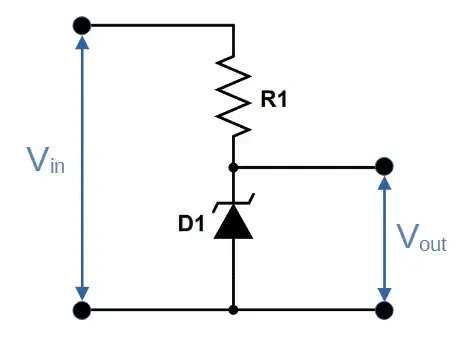

단순 전압 레귤레이터
가장 기본적인 제너 다이오드 응용 회로입니다.
회로 구성:
- 직렬 저항 (Rs): 전류 제한 역할
- 제너 다이오드: 출력 전압 안정화
- 부하: 안정화된 전압을 사용하는 회로

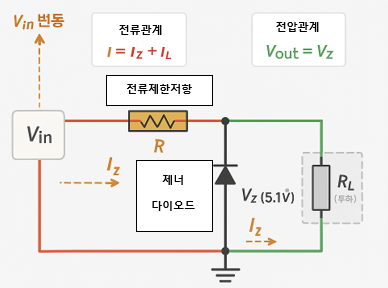

작동 원리:
- 입력 전압이 제너 전압보다 높을 때, 제너 다이오드는 항복 상태
- 다이오드가 제너 전압(Vz)을 유지하며 전류 통과
- 입력 전압이나 부하 변동에도 출력 전압이 일정하게 유지
저항 계산 방법:
Rs = (Vin - Vz) / (Il + Iz)여기서:
- Rs: 직렬 저항 값
- Vin: 입력 전압
- Vz: 제너 전압
- Il: 부하 전류
- Iz: 제너 다이오드 최소 전류
예시 계산:
12V 입력에서 5.1V 제너 다이오드를 사용하고, 부하 전류가 20mA일 때:
제너 최소 전류(Iz) = 5mA (데이터시트 참조)
Rs = (12V - 5.1V) / (20mA + 5mA) = 6.9V / 25mA = 276Ω → 270Ω 사용🔧 자주 사용되는 제너 다이오드
일반적인 제너 다이오드 시리즈
| 시리즈 | 전압 범위 | 전력 정격 | 주요 용도 |
|---|---|---|---|
| 1N4728~1N4764 | 3.3V~100V | 1W | 일반 용도 |
| 1N5221~1N5267 | 2.4V~100V | 0.5W | 저전력 회로 |
| 1N5333~1N5388 | 3.3V~200V | 5W | 고전력 회로 |
| BZX79 시리즈 | 2.4V~75V | 0.5W | 표면 실장형 |
| BZX84/BZX85 | 2.7V~75V | 0.3W/1.3W | 표면 실장형 |
전압 정확도에 따른 분류
제너 다이오드는 전압 허용 오차에 따라 다음과 같이 분류됩니다:
- A 등급: ±1% (정밀 회로용)
- B 등급: ±2% (일반 전자 회로용)
- C 등급: ±5% (일반 용도)
- D 등급: ±10% (비정밀 용도)
⚠️ 제너 다이오드 사용 시 주의사항
전력 정격 고려
- 제너 다이오드에서 소비되는 전력 계산: P = Vz × Iz
- 계산된 전력보다 큰 정격의 다이오드 선택 (일반적으로 2배 여유)
- 높은 전력에서는 방열 설계 필요
최소 동작 전류 확인
- 제너 다이오드는 최소 동작 전류(Iz_min) 이상에서 안정적으로 동작
- 일반적으로 데이터시트에 명시된 최소 전류 이상 유지 필요
- 저전력 회로에서는 낮은 Iz_min 값을 가진 제품 선택
온도 계수 고려
- 제너 전압은 온도에 따라 변할 수 있음
- 낮은 전압 제너(~5V 이하): 음의 온도 계수 (온도 상승 시 전압 감소)
- 높은 전압 제너(~6V 이상): 양의 온도 계수 (온도 상승 시 전압 증가)
- 정밀한 응용에서는 온도 보상 회로 추가 고려
🔄 다음에 배울 내용
이번 포스팅에서는 제너 다이오드의 기본 개념과 활용에 대해 알아보았습니다. 제너 다이오드는 간단하지만 매우 유용한 전압 안정화 소자로, 다양한 전자 회로에서 중요한 역할을 합니다.
다이오드 시리즈의 다음 포스팅에서는 쇼트키 다이오드(Schottky Diode)에 대해 알아보겠습니다. 쇼트키 다이오드는 낮은 순방향 전압과 빠른 스위칭 특성으로 고주파 회로와 전력 변환 회로에 널리 사용됩니다.
여러분의 질문이나 제너 다이오드 활용 경험을 댓글로 공유해 주세요! 다음 포스팅에서 또 만나요. 🙌
더 알고 싶은 내용이 있으시면 언제든지 질문해 주세요!
