안녕하세요! 다이오드 종류 시리즈의 두 번째 시간입니다. 지난번에는 정류 다이오드에 대해 알아보았는데요, 오늘은 우리 일상에서 가장 흔하게 볼 수 있는 다이오드인 LED(Light Emitting Diode, 발광 다이오드)에 대해 알아보겠습니다. 스마트폰의 알림등부터 TV, 모니터, 자동차 헤드라이트까지, LED는 현대 생활 곳곳에서 빛을 비추고 있습니다!
📌 LED란 무엇인가?
LED는 전류가 흐를 때 빛을 발산하는 특수한 다이오드입니다. 일반 다이오드와 마찬가지로 한쪽 방향으로만 전류를 흐르게 하지만, 추가적으로 전기 에너지를 빛 에너지로 변환하는 특별한 기능을 가지고 있습니다.
LED의 주요 특징
- 다양한 발광 색상: 빨강, 초록, 파랑부터 백색, UV, 적외선까지
- 낮은 전력 소비: 같은 밝기의 백열등보다 약 90% 적은 전력 소비
- 긴 수명: 50,000시간 이상 (일반 전구의 약 50배)
- 빠른 응답 속도: 나노초 단위로 빠르게 켜지고 꺼짐
- 방향성 있는 빛: 특정 방향으로 빛을 집중시킴
- 내구성: 충격에 강하고 깨지기 어려움
LED의 색상과 전압
LED의 색상은 내부 반도체 재료에 따라 결정되며, 각 색상마다 필요한 순방향 전압이 다릅니다:
| 색상 | 순방향 전압(Vf) | 주요 파장 |
|---|---|---|
| 적색 | 1.8~2.2V | 620~630nm |
| 황색 | 2.0~2.2V | 585~595nm |
| 녹색 | 2.0~3.5V | 520~530nm |
| 청색 | 2.8~3.8V | 465~475nm |
| 백색 | 3.0~3.6V | 다양한 파장 |
| UV | 3.1~4.4V | <400nm |
| IR | 1.2~1.9V | >760nm |
💡 LED는 어디에 사용될까?
1. 표시 및 상태 표시기
가장 기본적인 용도로, 기기의 상태를 시각적으로 알려줍니다.
- 전원 표시등: 기기의 전원 상태 표시
- 상태 표시등: 배터리 충전 상태, 네트워크 연결 등 표시
- 패널 조명: 계기판, 제어 패널의 버튼 조명
2. 조명
높은 효율과 긴 수명으로 현대 조명의 주류가 되었습니다.
- 가정용 조명: LED 전구, 형광등 대체품
- 상업용 조명: 상점, 사무실, 공장의 일반 조명
- 무대 조명: 컬러 변환 가능한 무대 및 이벤트 조명
- 자동차 조명: 헤드라이트, 테일라이트, 실내등
3. 디스플레이
대형 스크린부터 작은 알파뉴메릭 디스플레이까지 다양한 디스플레이에 사용됩니다.
- LED TV/모니터: 백라이트 또는 직접 화면 구성 요소
- 전광판: 옥외 광고, 경기장 스코어보드, 교통 정보 표시
- 7-세그먼트 디스플레이: 시계, 계산기, 가전제품 숫자 표시
- 도트 매트릭스: 문자 및 간단한 그래픽 표시
4. 통신 및 센서
빛을 이용한 데이터 전송과 감지에 활용됩니다.
- 광통신: 광섬유 통신의 광원
- 리모컨: 적외선 LED를 이용한 무선 제어
- 광센서 쌍: 물체 감지, 계수, 위치 확인
- 맥박 측정기: 혈류 변화 감지 (반사광 측정)
5. 특수 응용 분야
- 식물 재배등: 식물 성장에 최적화된 파장 제공
- 자외선 소독: 세균 및 바이러스 살균
- 의료 기기: 광선 치료, 피부 치료
- 머신 비전: 물체 검사 및 품질 관리용 조명
🛠️ LED 기본 회로 구성
단일 LED 구동하기
LED를 안전하게 사용하려면 전류 제한 저항이 꼭 필요합니다.
저항 계산 방법:
R = (Vs - Vf) / I여기서:
- Vs: 전원 전압
- Vf: LED 순방향 전압
- I: 원하는 LED 전류 (보통 15~20mA)
예시 계산:
빨간 LED(Vf=2V)를 5V 전원에서 구동할 때:
R = (5V - 2V) / 0.02A = 150Ω다중 LED 연결 방법
여러 개의 LED를 동시에 사용하는 방법은 두 가지가 있습니다:
직렬 연결
- 모든 LED에 같은 전류가 흐름
- 전원 전압이 모든 LED의 순방향 전압 합보다 커야 함
- 하나의 LED가 고장나면 모든 LED가 꺼짐
병렬 연결
- 각 LED마다 별도의 저항 필요
- 전체 전류는 각 LED 전류의 합
- 하나의 LED가 고장나도 다른 LED는 영향 없음
🌈 다양한 LED 종류
표준 발광 다이오드
가장 일반적인 형태의 LED입니다.
- DIP(Dual In-line Package) LED: 5mm, 3mm 등 일반적인 크기
- 고휘도 LED: 표준 LED보다 밝은 빛 출력
- 플래싱 LED: 내장 IC로 자동으로 깜빡이는 LED
SMD(Surface Mount Device) LED
표면 실장 기술로 만들어진 작고 효율적인 LED입니다.
- 초소형: 회로기판에 직접 부착
- 높은 밀도: 작은 공간에 많은 LED 배치 가능
- 다양한 패키지: 0603, 0805, 1206 등 규격화된 크기
특수 목적 LED
특별한 용도를 위한 LED들입니다.
- RGB LED: 하나의 패키지에 빨강, 초록, 파랑 LED를 결합
- UV LED: 자외선을 발산하는 LED
- IR LED: 적외선을 발산하는 LED
- OLED: 유기물을 사용한 LED, 디스플레이에 주로 사용
고출력 LED
높은 밝기와 전력을 가진 LED입니다.
- 파워 LED: 1W 이상의 고출력 LED
- COB(Chip On Board) LED: 여러 LED 칩을 하나의 기판에 집적
- LED 모듈: 여러 LED를 묶어 사용하기 쉽게 구성
⚠️ LED 사용 시 주의사항
전류 제한 필수
- LED는 항상 전류 제한 저항과 함께 사용해야 함
- 저항 없이 전원에 직접 연결 시 과전류로 LED 손상
극성 확인

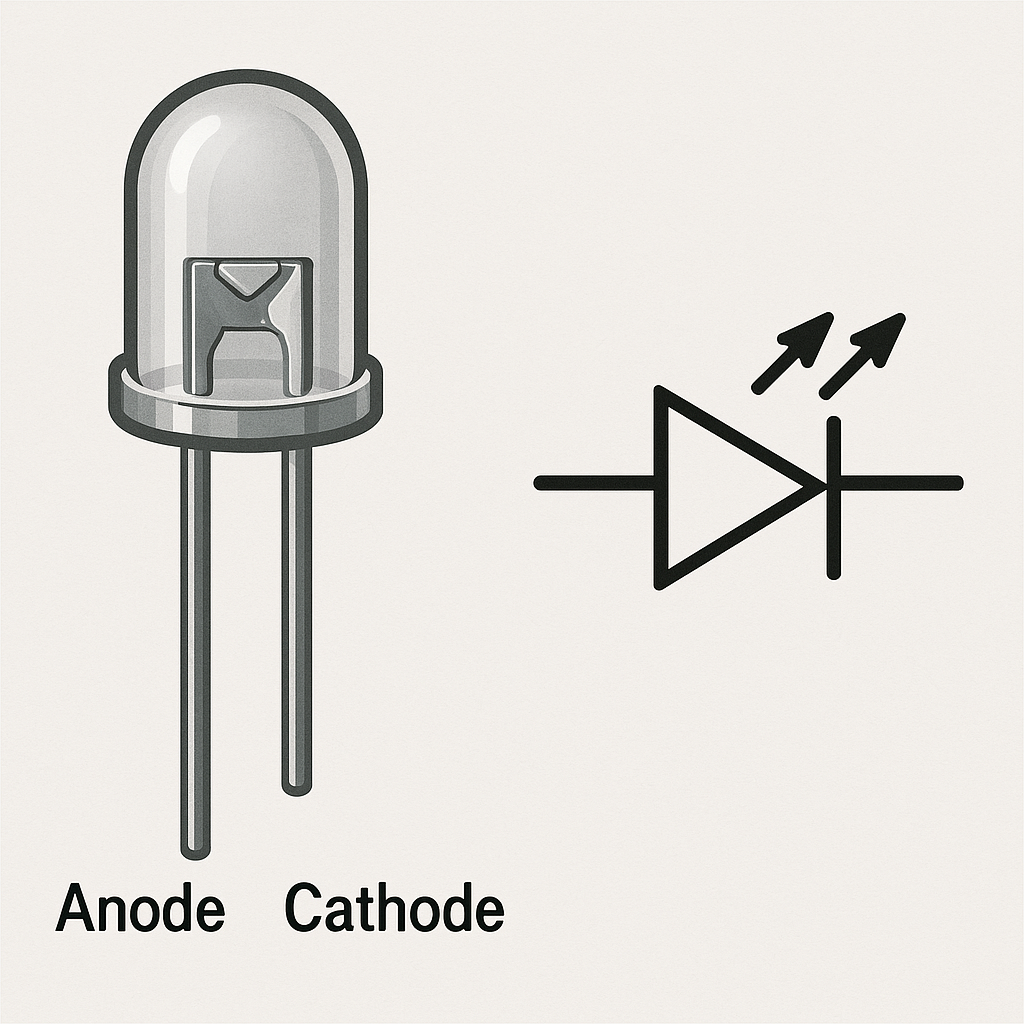

- LED는 극성이 있는 소자 (애노드(+), 캐소드(-))
- 역방향 연결 시 작동하지 않으며, 고전압에서는 손상될 수 있음
- 일반적으로 긴 다리가 애노드(+), 짧은 다리가 캐소드(-)
열 관리
- 고출력 LED는 작동 중 열이 발생
- 적절한 방열 설계 필요 (히트싱크, 팬 등)
- 과열 시 LED 수명 단축 및 성능 저하
🔄 다음에 배울 내용
이번 포스팅에서는 LED의 기본 개념과 활용에 대해 알아보았습니다. 다음 포스팅에서는 제너 다이오드(Zener Diode)에 대해 알아보겠습니다. 제너 다이오드는 일정한 전압을 유지하는 특수한 다이오드로, 전압 조절과 보호 회로에 널리 사용됩니다.
여러분의 질문이나 LED 활용 경험을 댓글로 공유해 주세요! 다음 포스팅에서 또 만나요. 🙌
